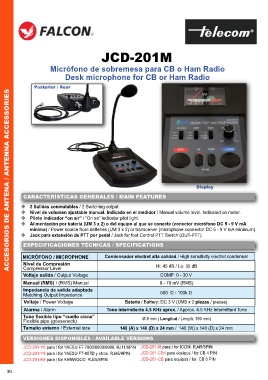

Page 30 - Catalogo CB

JCD-201M

Micrófono de sobremesa para CB o Ham Radio
Desk microphone for CB or Ham Radio

Posterior / Rear
ACCESORIOS DE ANTENA / ANTENNA ACCESSORIES

Display

CARACTERÍSTICAS GENERALES / MAIN FEATURES
 2 Salidas conmutables / 2 Switching output.
 Nivel de volumen ajustable manual. Indicado en el medidor / Manual volume level. Indicated on meter.
 Piloto indicador “on air” / “On air” indicator pilot light. .
 Alimentación por batería (UM 3 x 2) o del equipo al que se conecte (conector micrófono DC 5 - 9 V mA
mínimo) / Power source from batteries (UM 3 x 2) or transceiver (microphone connector DC 5 - 9 V mA minimum).
 Jack para extensión de PTT por pedal / Jack for foot Control PTT Switch (OUT-PTT).

ESPECIFICACIONES TÉCNICAS / SPECIFICATIONS
ESPECIFICACIONES TÉCNICAS / SPECIFICATIONS
MICRÓFONO / MICROPHONE Condensador electret alta calidad / High sensitivity electret condenser
Nivel de Compresión Hi: 45 dB / Lo: 35 dB
Compressor Level
Voltaje salida / Output Voltage COMP: 0 - 30 V

Manual (RMS) / (RMS) Manual 0 - 70 mV (RMS)
Impedancia de salida adaptada
Matching Output Impedance 500 Ω - 100k Ω
Voltaje / Power Voltage Batería / Battery: DC 3 V (UM3 x 2 piezas / pieces)
Alarma / Alarm Tono intermitente 4,5 KHz aprox. / Approx. 4.5 KHz Intermittent Tone
Tubo flexible tipo “cuello cisne” Ø 8 mm ( Longitud / Length: 150 mm)
Flexible pipe (gooseneck)
Tamaño externo / External size 140 (A) x 140 (D) x 24 mm / 140 (W) x 140 (D) x 24 mm

VERSIONES DISPONIBLES / AVAILABLE VERSIONS
JCD-201-Y6 para / for YAESU FT-7900/8800/8900. RJ11/6PIN JCD-201-I8 para / for ICOM. RJ45/8PIN
JCD-201-Y8 para / for YAESU FT-857D y otros. RJ45/8PIN JCD-201-CB4 para equipos / for CB 4 PIN
JCD-201-K8 para / for KENWOOD. RJ45/8PIN JCD-201-CB para equipos / for CB 6 PIN

30
