Page 31 - Catalogo CB

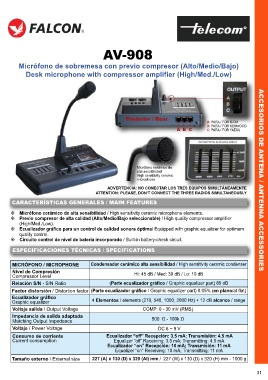

AV-908

Micrófono de sobremesa con previo compresor (Alto/Medio/Bajo)
Desk microphone with compressor amplifier (High/Med./Low)

Posterior / Rear
A: PARA / FOR ICOM
B: PARA / FOR KENWOOD
A B C C: PARA / FOR YAESU

Micrófono cerámico de
alta sensibilidad
High sensitivity ceramic
microphone ACCESORIOS DE ANTENA / ANTENNA ACCESSORIES
ADVERTENCIA: NO CONECTAR LOS TRES EQUIPOS SIMULTÁNEAMENTE
ATTENTION: PLEASE, DON’T CONNECT THE THREE RADIOS SIMULTANEOUSLY
CARACTERÍSTICAS GENERALES / MAIN FEATURES

 Micrófono cerámico de alta sensibilidad / High sensitivity ceramic microphone elements.
 Previo compresor de alta calidad (Alto/Medio/Bajo seleccionable) / High quality compressor amplifier
.
(High/Med./Low).
 Ecualizador gráfico para un control de calidad sonora óptima/ Equipped with graphic equalizer for optimum
quality control.
 Circuito control de nivel de batería incorporado / Built-in battery-check circuit.
ESPECIFICACIONES TÉCNICAS / SPECIFICATIONS

MICRÓFONO / MICROPHONE Condensador cerámico alta sensibilidad / High sensitivity ceramic condenser
Nivel de Compresión Hi: 45 dB / Med: 30 dB / Lo: 10 dB
Compressor Level
Relación S/N - S/N Ratio (Parte ecualizador gráfico / Graphic equalizer part) 80 dB
Factor distorsión / Distortion factor (Parte ecualizador gráfico / Graphic equalizer part) 0.05% (en plano/at flat)
Ecualizador gráfico
Graphic equalizer 4 Elementos / elements (270, 540, 1000, 2000 Hz) + 12 dB alcance / range
Voltaje salida / Output Voltage COMP: 0 - 30 mV (RMS)
Impedancia de salida adaptada
Matching Output Impedance 500 Ω - 100k Ω
Voltaje / Power Voltage DC 6 ~ 9 V
Consumo de corriente Ecualizador “off” Recepción: 3,5 mA; Transmisión: 4,5 mA
Current consumption Equalizer “off” Receiving: 3.5 mA; Transmitting: 4.5 mA
Ecualizador “on” Recepción: 10 mA; Transmisión: 11 mA
Equalizer “on” Receiving: 10 mA; Transmitting: 11 mA
Tamaño externo / External size 227 (A) x 130 (D) x 320 (Al) mm / 227 (W) x 130 (D) x 320 (H) mm - 1000 g

31
